M-R100型K波段微型降水廓线雷达（微雨雷达）是华智云图（深圳）科技有限公司、中国科学院大气物理研究所、北京航空航天大学等单位联合研发的一款新型测雨雷达，可测量其垂直廓线上高达数公里范围内的降雨率、雨滴大小分布、雷达反射率因子、雨滴下降速度以及其他降雨参数。

主要组成：天线、雷达发射/接收机、数据处理装置、工控机(附帶分析软件)、支架、附件。

工作原理：通过雷达反射信号测量雨滴大小和散射截面、雨滴大小和下降速率的关系。

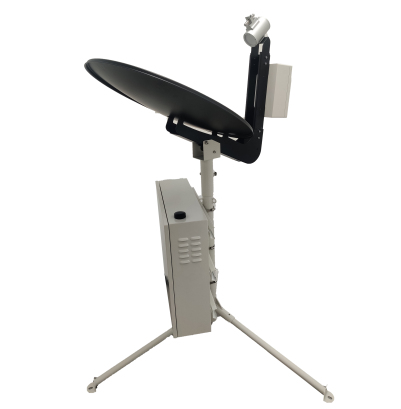

雷达的天线是一种可垂直发射和接收电磁波的抛物面圆盘。这种设计能有效地排掉雨水。为了防止雪覆盖天线盘从而造成干扰，可选配天线加热装置。

1.1产品特点

1.信号收发一体技术，可准确测定真实雨量。

2.集成视频监控，实时监控设备和天气信息。

3.可现场或者远程控制配置系统参数，反演软件符合中国人的使用习惯。

4.实时在线监测，无人值守，无需维护。

5.支持以太网连接。

6.具有测站温湿度和GPS/北斗定位信息。

7.具备大容量断电数据存储。

8.选配温度自动控制系统，可用于严寒和高温地区。

9.具备一体化形态，雷达天线罩提供结构性防护外壳，保护天线和电子器件免受外部环境影响。

10.体积小，可方便移动，不受周边建筑环境影响。

11.低功耗，可太阳能供电。

1.2主要功能

1.长期无人值守雨量监测

2.雨滴分布测量

3.天气雷达校准

4.降水实时报告

5.调查研究（水文、降水、云物理）

6.降水融化层监测

1.3应用领域

1.水利降雨测量

2.长期无人值守台站降雨测量

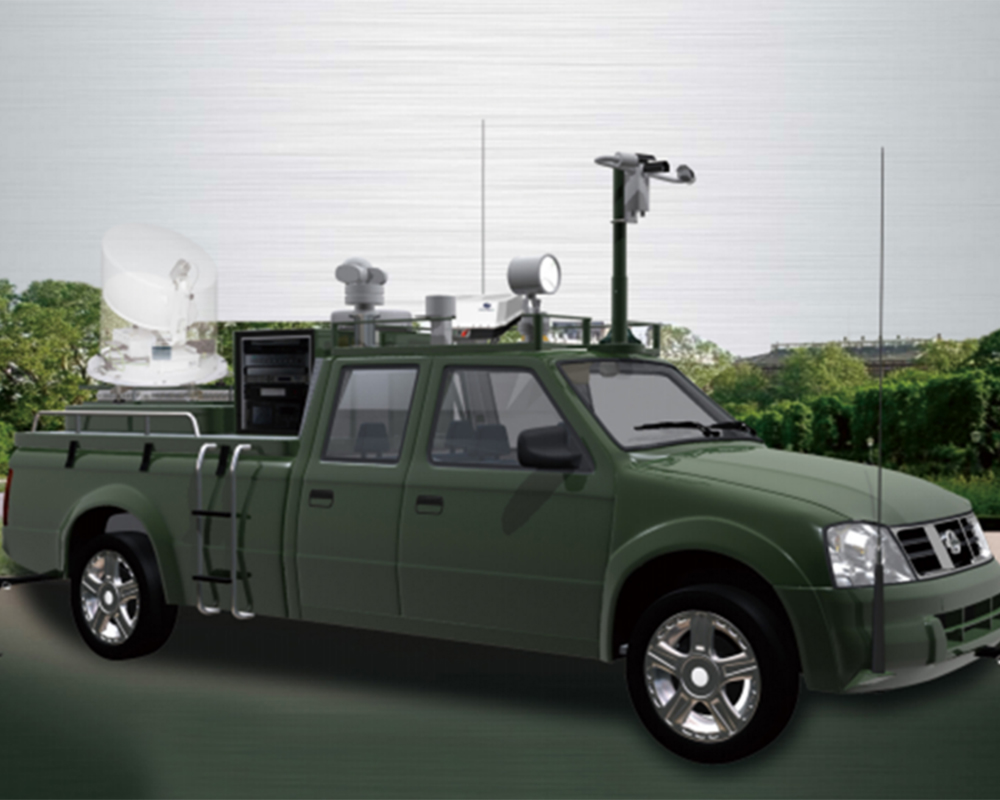

3.移动应急雨情监测

4.天气雷达实时校准

5.人工影响天气效果检验

6.云雾物理学和水文生态环境科学研究探索

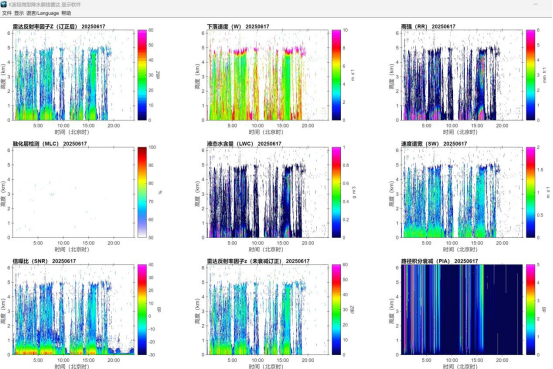

1.4输出示例

输出示例1：

M-R100K波段微型降水廓线雷达彩页.pdf
